Descripción
¿Qué es?

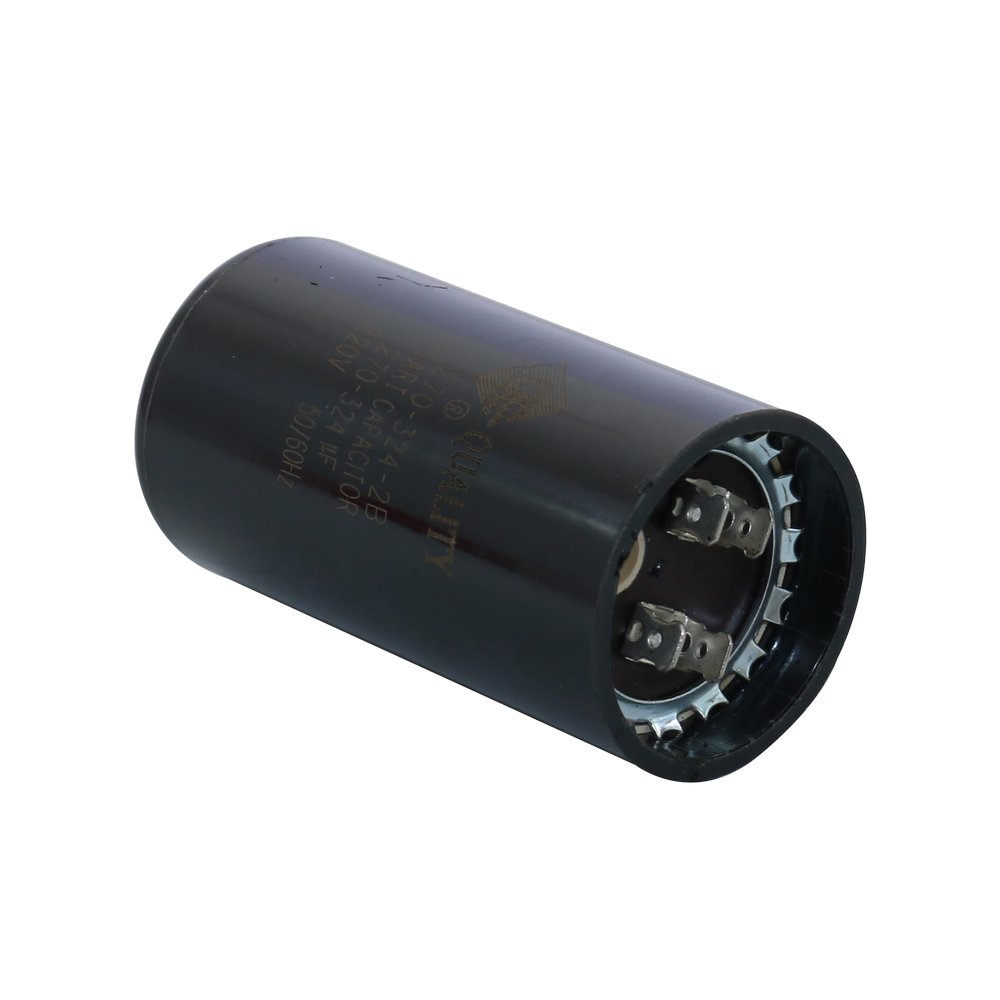

Es un componente eléctrico pasivo de tipo electrolítico, diseñado para motores de corriente alterna (AC). A diferencia del modelo de $110\text{V}$, el código CD60B-2 (terminación -2) indica específicamente que su aislamiento interno y dieléctrico están reforzados de fábrica para operar de forma segura en líneas de voltaje industriales o bifásicas de $220\text{V}$.
¿Para qué sirve / se utiliza?
-
Impulso de arranque en líneas de alta tensión: Suministra el torque o par de fuerza inicial necesario para que el motor rompa la inercia de la carga en el primer segundo de encendido.
-
Aplicaciones comunes: Es el repuesto ideal para motores eléctricos monofásicos conectados a $220\text{V}$ o sistemas bifásicos de potencia media en:
-
Bombas de agua para pozos o sistemas de riego medianos.
-
Compresores de aire de taller (generalmente de $1.5\text{ HP}$ a $3\text{ HP}$).
-
Cortadoras de carne, sierras de banco y maquinaria de panadería.
-
Equipos de aire acondicionado y cámaras de refrigeración comercial.
-
Detalles Técnicos:
-
Capacidad Nominal (Microfaradios): $145 – 176\text{ }\mu\text{F}$ (Rango intermedio de capacitancia, ideal para motores que requieren fuerza pero no consumen un amperaje excesivo en el arranque).
-
Tensión Máxima de Trabajo: $220\text{V AC}$ (Soporta picos de voltaje operativo continuo en líneas de $220\text{V}$ a $250\text{V}$).
-
Construcción Electrolítica No Polarizada (CD60):
-
Especial para corriente alterna (AC), por lo que no posee polaridad; sus dos terminales se conectan de manera indistinta en el circuito de arranque del motor.
-
Carcasa cilíndrica de resina fenólica (baquelita) o plástico ABS negro de alta densidad, lo que garantiza un excelente aislamiento eléctrico contra arcos o chispazos y alta resistencia a las vibraciones.
-
-
Terminales de Acople Rápido: Cuenta con dos bornes dobles tipo pala/Faston (de $6.3\text{ mm}$) de bronce niquelado, permitiendo una conexión limpia a presión con terminales hembra, agilizando el mantenimiento en el taller.
-
Ciclo de Trabajo Intermitente:
-
Diseñado estrictamente para operar entre 1 y 3 segundos. Una vez que el motor alcanza el $75\%$ de su velocidad nominal, el interruptor centrífugo o el relé de la máquina debe desconectarlo inmediatamente.
-
