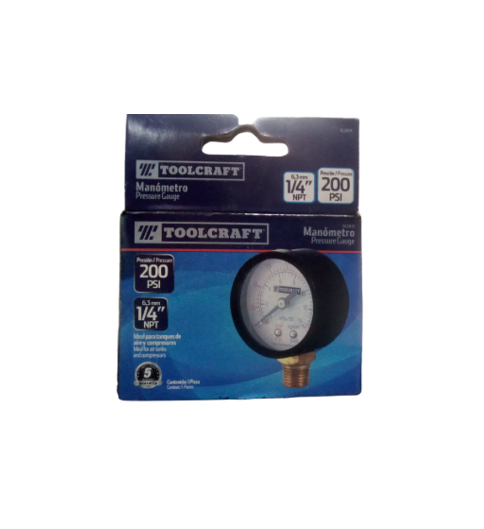

MANOMETRO TOOLCRAFT

Descripción

¿Qué es?

Es un instrumento de medición industrial prefabricado, diseñado por la marca Toolcraft para cuantificar e indicar visualmente la presión neumática o hidráulica dentro de un sistema cerrado. Funciona mediante un mecanismo interno de alta precisión que traduce la fuerza ejercida por un fluido o gas en el movimiento de una aguja sobre una escala graduada.

¿Para qué sirve / se utiliza?

• Monitoreo de compresores de aire: Es el componente clave en el tanque o en el regulador de salida de un compresor para verificar cuánta presión de aire ($PSI$/$Bar$) hay almacenada y disponible para las herramientas neumáticas.

• Instalaciones de fluidos e hidráulicas: Se utiliza para supervisar la presión en redes de tuberías de agua, sistemas de bombeo residencial o industrial, y tanques hidroneumáticos.

• Equipos de regulación y soldadura: Permite controlar la presión de salida en reguladores de gas, cilindros de oxígeno/acetileno o sistemas de pintura industrial.

Detalles Técnicos:

• Mecanismo de Medición (Tubo de Bourdon): Incorpora en su interior un resorte tubular de aleación de cobre o latón sumamente sensible. Al ingresar la presión, el tubo tiende a enderezarse de forma proporcional a la fuerza recibida, transmitiendo ese movimiento mecánico directo a la aguja indicadora a través de un sistema de engranajes de alta precisión.

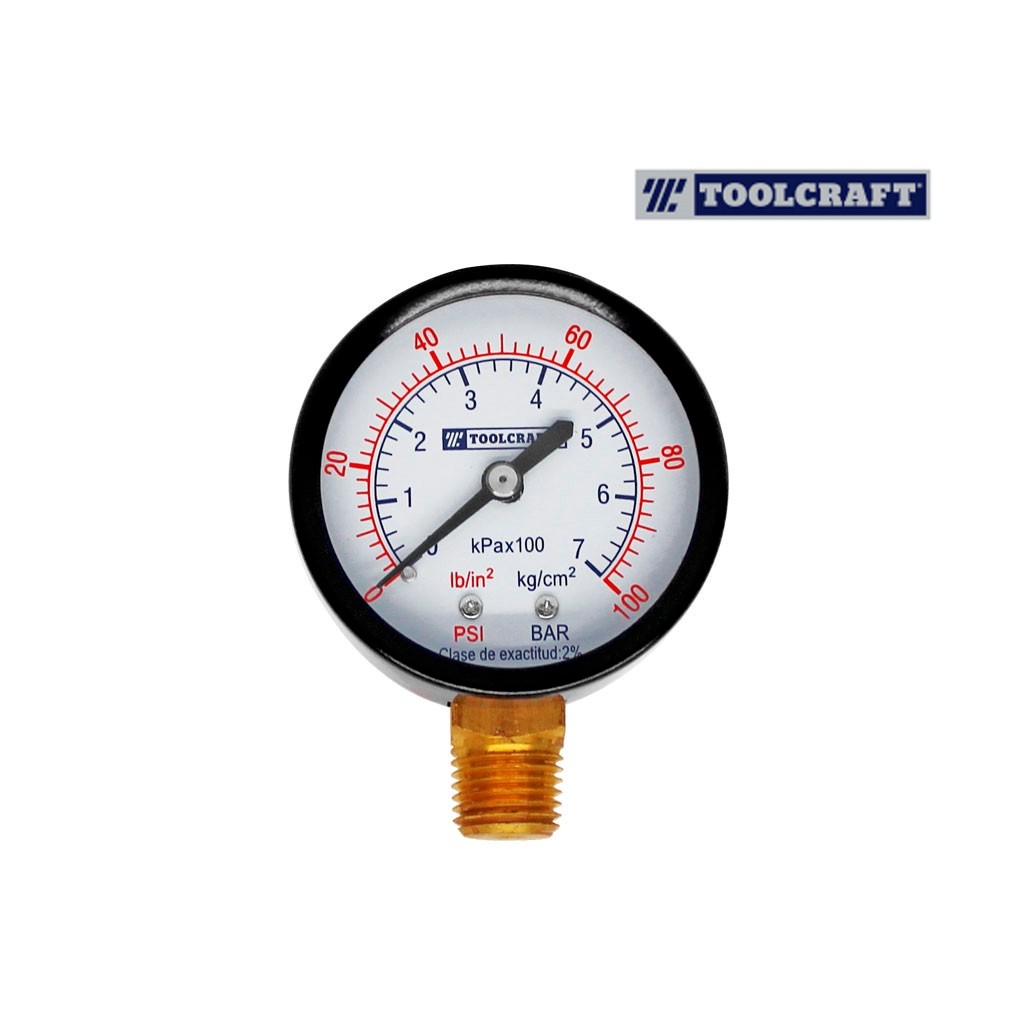

• Dial y Lectura Comercial:

  • Cuenta con una carátula de fondo blanco con gráficos de alta visibilidad y una aguja indicadora contrastante (generalmente negra o roja).

  • Doble Escala de Medición: Muestra lecturas simultáneas en las unidades más utilizadas en el mercado americano y europeo: $PSI$ (libras por pulgada cuadrada) y $Bar$ o $kg/cm^2$ (kilogramos por centímetro cuadrado).

• Carcasa y Construcción Externa:

  • Fabricado con una caja perimetral robusta hecha de acero negro, pintura electrostática o lámina metálica reforzada, diseñada para resistir golpes mecánicos ligeros, vibraciones del motor y el ingreso de polvo ambiental en el taller.

  • Ventana frontal de acrílico transparente de alta resistencia al impacto o vidrio grueso, que protege la aguja sin distorsionar la lectura.

• Conexión de Entrada Roscada:

  • Macho de aleación de latón macizo para prevenir la corrosión por humedad y asegurar un acople roscado rígido y libre de fugas.

  • Las configuraciones comerciales más comunes son con conexión inferior (vertical) o conexión posterior (trasera), generalmente en medidas estándar de $1/4″$ o $1/8″$ NPT.

• Propiedades de Operación:

  • Rango de Trabajo: Toolcraft fabrica variantes según la necesidad del equipo (ej. modelos de baja presión de 0-15 $PSI$, estándares de 0-100/160 $PSI$ para compresores comunes, y modelos de alta presión de hasta 300 $PSI$ o más).

  • Estabilidad Térmica: Diseñado para operar con total precisión en un amplio rango de temperatura ambiente y del fluido.
